光伏跟踪控制器 NCU 通信方式:LoRa、RS485 与 Sub-1G 的技术选型与实现

· 分类:技术科普

光伏跟踪控制器 NCU 通信方式:LoRa、RS485 与 Sub-1G 的技术选型与实现

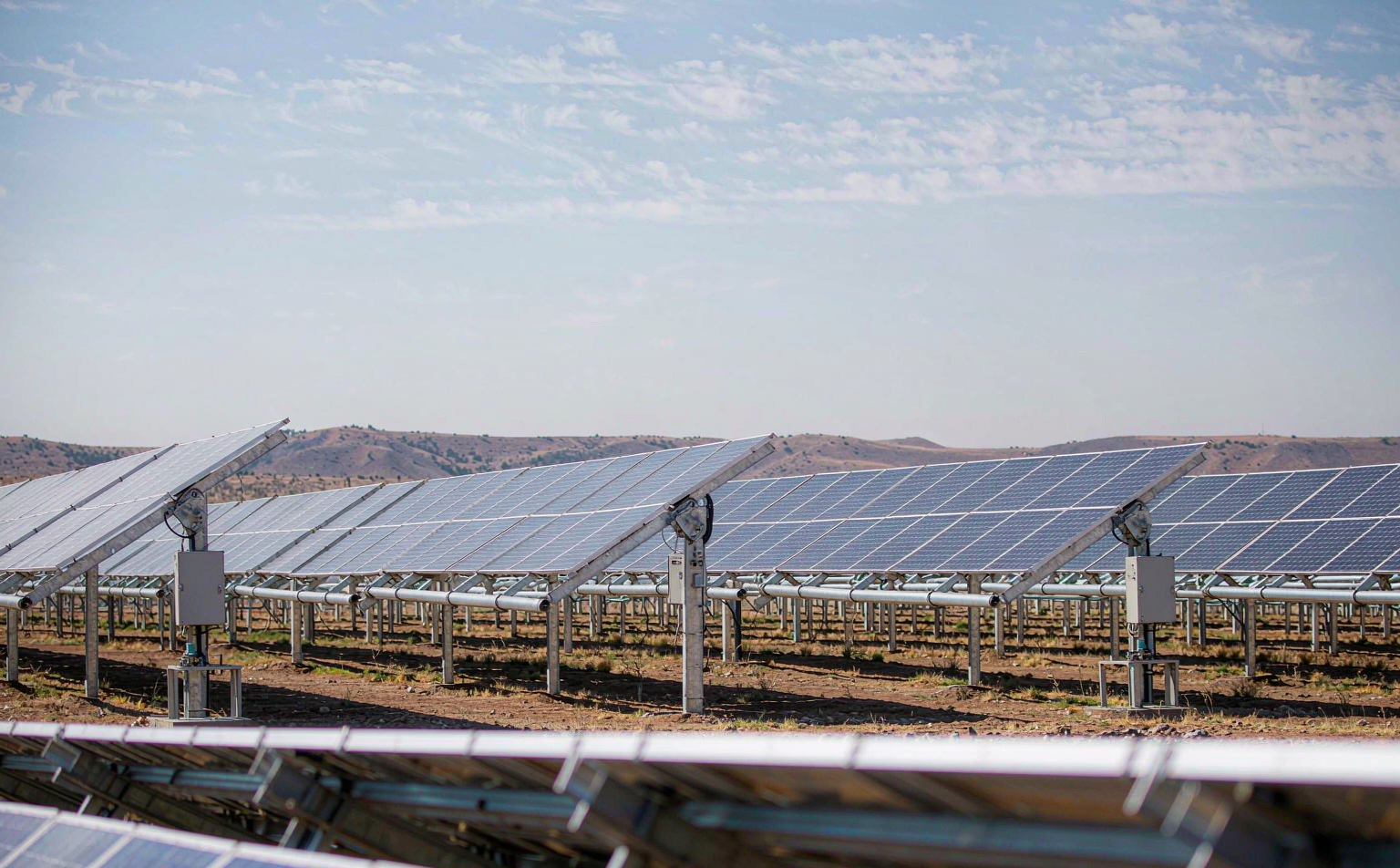

NCU(Network Control Unit,智能通信箱)是光伏跟踪系统的场站级通信枢纽。它向下汇聚全场 TCU 的运行数据并下发控制指令,向上经回传链路接入 SCADA 监控平台,同时承担气象站数据的采集与转发。光伏跟踪控制器的动作是否及时、参数是否一致,在很大程度上取决于 NCU 所构成的这张通信网络。本文梳理 NCU 涉及的主流有线与无线通信方式,解析 RS485、LoRa 与 Sub-1G 的技术特性与适用边界,并说明太阳能跟踪控制器系统在通信架构设计上应当关注的关键问题。

一、NCU 在跟踪系统中的通信定位

跟踪系统的通信是典型的三层结构,光伏跟踪控制器分布在其中两个层级。

  • 设备级(TCU 层):每台 TCU 控制一根或一组跟踪轴,执行倾角闭环控制、反阴影跟踪与保护判据解算。这一层节点数量最多,单点数据量最小。
  • 场站级(NCU 层):NCU 汇聚其覆盖范围内全部 TCU 的数据,下发控制指令与参数,并采集气象站、汇流箱等现场仪表的数据。
  • 站控级(回传层):NCU 通过光纤、以太网或蜂窝网络与 SCADA 监控平台或云端平台通信。

由此,NCU 需要同时处理三类通信任务:与 TCU 之间的下行指令与上行数据,与现场仪表之间的数据采集,以及与 SCADA 之间的回传。三类任务对带宽、时延与可靠性的要求并不相同——保护类指令要求确定性时延,运行数据采集要求周期性稳定,回传链路则要求带宽与断线续传能力。这是 NCU 普遍采用多种通信方式并存、而非依赖单一链路的根本原因。

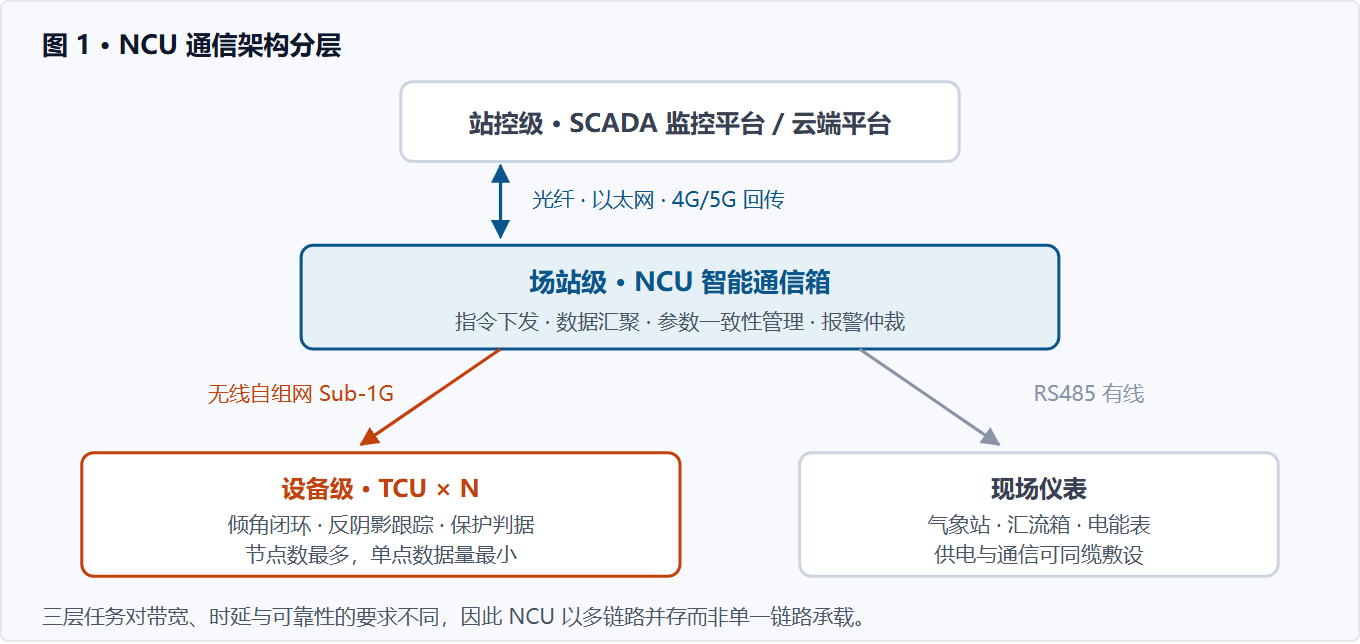

图 1 NCU 通信架构分层示意图

图 1 · NCU 位于场站级,向下以无线自组网连接 TCU、以有线方式采集现场仪表,向上经回传链路接入 SCADA

二、有线方案:RS485 与 Modbus RTU

RS485 是工业现场最通用的串行物理层,其电气特性由 ANSI/TIA/EIA-485-A 与 ISO/IEC 8482 定义。需要明确的是,标准只规定收发器的电气特性,并不规定协议、连接器与电缆类型——这些由 Modbus、Profibus 等上层规范补充。在光伏跟踪系统中,RS485 通常承载 Modbus RTU 协议,用于气象站数据采集、电能表读数以及部分场站的 NCU 与 TCU 连接。这也是光伏跟踪控制器体系在主干环节仍普遍保留有线通道的原因。

其技术价值来自差分传输机制:数据以 A、B 两根导线之间的电压差表示,外界噪声对两根紧邻绞合导线的耦合量近似相等,被差分接收器作为共模信号抑制。这也是 RS485 可在千米级距离稳定工作、而单端传输的 RS232 在十余米后即失效的原因。关键电气参数见表 1。

表 1 · RS485 总线关键电气与布线参数(依据 TIA/EIA-485-A)
参数数值说明
信号形式差分(A / B)A 为反相端,空闲态为低;B 为非反相端,空闲态为高
驱动器带载输出≥ ±1.5 V(54 Ω 负载)差分输出电压范围
接收器灵敏度± 200 mV判定有效逻辑门限
共模电压范围−7 V ~ +12 V相对收发器地电位
最大节点数32 个单位负载采用 1/8 UL 收发器可扩展至 256;Modbus RTU 逻辑地址上限 247
最大电缆长度1200 m(≤ 100 kbps)19200 bps 约 600 m;115200 bps 约 100 m;经验式:波特率 × 距离 ≤ 10⁸
特性阻抗120 Ω ± 10%须与终端电阻匹配;推荐屏蔽双绞线,电容 ≤ 30 pF/ft
终端电阻120 Ω,总线两个物理末端各一中间节点不得接入,否则信号摆幅下降
拓扑菊花链(唯一推荐)星型与长支线引起信号反射,表现为随机 CRC 错误
偏置电阻560—1000 Ω,每段一组通常设于主站侧,保证空闲态电平确定
屏蔽层接地单端接地两端接地会形成地环路,引入工频干扰

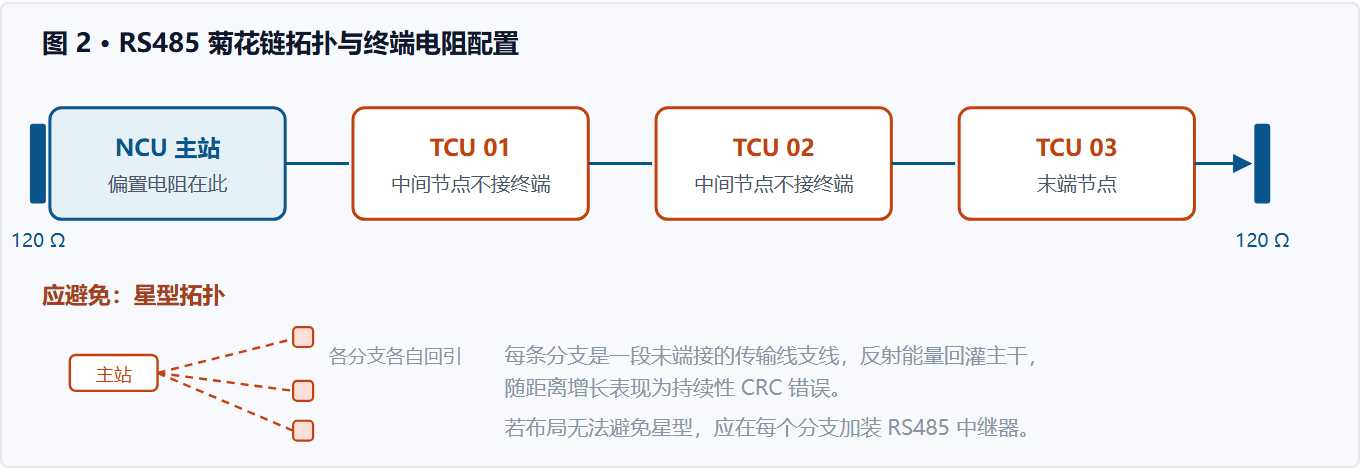

图 2 RS485 菊花链拓扑与终端电阻配置示意图

图 2 · RS485 只能采用菊花链拓扑,120 Ω 终端电阻须置于总线两个物理末端;星型布线是现场通信故障的首要成因

从工程角度看,RS485 的优势在于确定性时延、抗干扰能力以及无需授权频段,并且可以与供电同缆敷设,减少一次布线工作量。其局限同样明确:布线成本随距离线性上升,拓扑被限制为链式,且一旦总线中段出现故障,排查需逐段测量,定位效率较低。太阳能跟踪控制器系统因此在主干位置优先使用有线、在末端延伸位置优先使用无线。

三、无线方案:LoRa 与 Sub-1G 自组网

Sub-1G 指 1 GHz 以下的免授权 ISM 频段。各地区常用频段不同:中国为 470—510 MHz,欧洲为 863—870 MHz,北美为 902—928 MHz,亚太部分地区为 915—928 MHz。由于频段划分与发射功率上限由各地区法规规定,同一款硬件在不同区域部署时需做频段与参数适配。对于跨区域交付的太阳能跟踪控制器项目,这意味着射频模块与出厂参数需按目的地区域单独配置。

LoRa 是在 Sub-1G 频段上采用啁啾扩频(Chirp Spread Spectrum,CSS)的调制技术。其核心机制是把每个数据符号扩展为一段频率随时间线性扫过的啁啾信号,通过扩频因子(Spreading Factor,SF)控制符号所包含的啁啾数。扩频因子越高,接收端通过相关处理获得的处理增益越大,可解调的信号越弱。表 2 给出 125 kHz 带宽下的链路特性。

表 2 · LoRa 扩频因子与链路性能(125 kHz 带宽,20 字节载荷)
扩频因子数据速率接收灵敏度空中时间典型视距距离
SF75,470 bps−123 dBm约 41 ms2—5 km
SF83,125 bps−126 dBm约 72 ms4—9 km
SF91,760 bps−129 dBm约 128 ms7—11 km
SF10980 bps−132 dBm约 230 ms9—15 km
SF11440 bps−134 dBm约 409 ms12—18 km
SF12250 bps−137 dBm约 1,320 ms15—20 km

表中的规律可以概括为一条工程经验:扩频因子每提高一级,传输距离约增至 1.4 倍,数据速率约减半。这一权衡关系直接决定了组网策略——近距离节点使用低扩频因子以换取速率与短空中时间,远端或遮挡严重区域的节点使用高扩频因子以换取链路裕量。

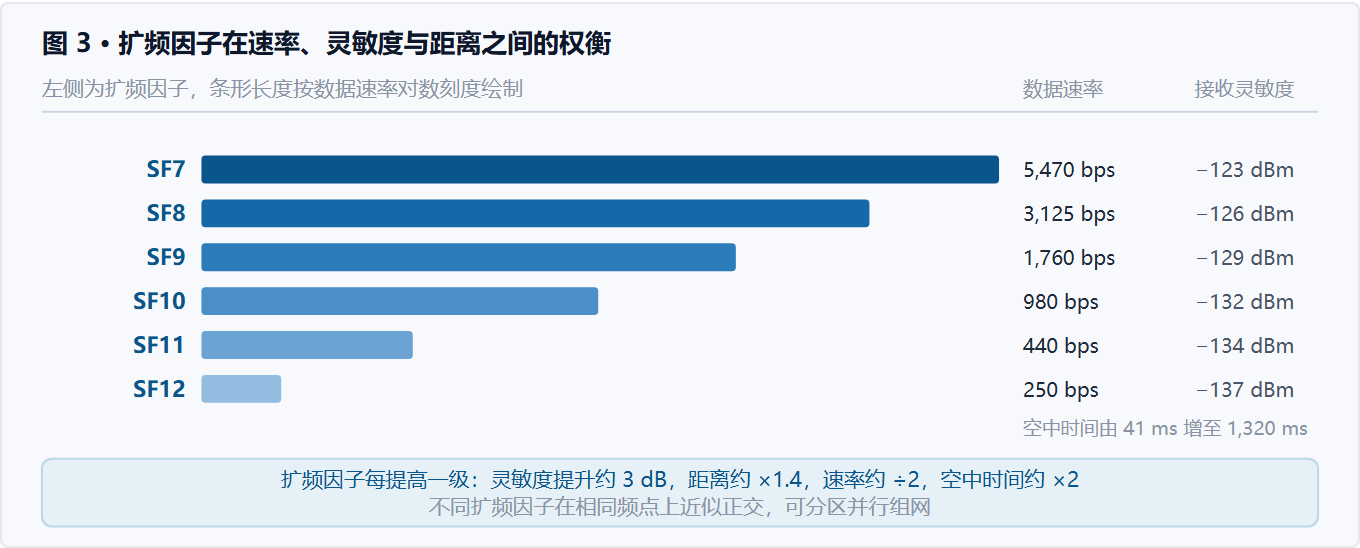

图 3 LoRa 扩频因子在速率、灵敏度与距离之间的权衡示意图

图 3 · 扩频因子构成一条从速率优先到距离优先的连续调节轴,使同一套硬件可覆盖场内不同距离的节点

LoRa 在跟踪场站中还有一项常被忽略的优势:广播与组播能力与全场参数下发的需求天然契合。当需要向数千台光伏跟踪控制器同步下发同一组参数或避险指令时,广播方式只需占用一次信道,无需逐台寻址轮询,既压缩了指令到达时间,也避免了轮询造成的信道拥塞。这一点对于风速超限后的全场避险尤为重要——避险动作的价值取决于其一致性,部分排组先行、部分排组滞后的错位状态反而会加剧阴影与风振影响。

四、无线频段之争:Sub-1G 与 2.4 GHz 的物理差异

选择 Sub-1G 还是 2.4 GHz,本质上是物理层特性与场景需求的匹配问题。两者在波长、绕射能力、路径损耗与频谱占用度上存在系统性差异,见表 3。

表 3 · Sub-1G 与 2.4 GHz 关键特性对比
维度Sub-1G(如 470 MHz / 868 MHz)2.4 GHz
波长约 69 cm(433 MHz)至 32 cm(915 MHz)约 12.5 cm
绕射与穿透长波长绕射能力强,对支架与组件构成的密集金属遮挡更有利波长短,混凝土墙体穿透衰减可达 15—30 dB
自由空间路径损耗较低;同距离下 2.4 GHz 比 868 MHz 高约 9 dB较高
频谱资源与干扰单信道带宽通常 ≤ 1 MHz,频段拥挤度低,设备密度小拥有 100 MHz 频谱但与 Wi-Fi、蓝牙、微波炉共用,非重叠信道仅 3 个,共存测试中 ZigBee 丢包率可达 87%
数据速率20—40 kbps 量级,适合小报文遥测ZigBee 约 250 kbps,Wi-Fi 可达数百 Mbps
功耗窄带宽降低热噪声、灵敏度更高,所需发射功率更低接收带宽更宽、冲突重传更多,功耗相对更高
成本与兼容性芯片成本相对较高,且频段存在区域差异,需按区域适配芯片成本较低,全球频段统一,跨区域部署简便
适用场景长距离、低数据量、遮挡多、干扰敏感高速率、短距离、需全球统一频段

把光伏场站的特征代入上表可以得出结论:数据量小、节点间距远、金属遮挡密集、拓扑固定——这四项特征均指向 Sub-1G。因此业务通信链路通常选择 Sub-1G,而 2.4 GHz 的价值主要体现在全球频段统一、芯片成本较低以及便捷的本地接入能力上,更适合承担现场调试与运维维护通道的角色。将业务通信与运维接入分配到不同频段,既避免了两类流量相互争用,也降低了单一频段受扰时的整体风险。这一取向对太阳能跟踪控制器的射频选型构成直接影响:射频前端需优先支持 Sub-1G 频段,同时保留 2.4 GHz 通道用于本地接入。

五、回传链路与冗余设计

NCU 与 SCADA 之间的回传链路决定了运维人员能看到什么、能做什么。工程上通常按以下顺序选择介质:

  • 光纤或工业以太网:带宽最高、抗电磁干扰能力最强,是站控主干的首选。环网拓扑配合快速生成树或环网冗余协议,可在单点断纤时于毫秒级完成切换。
  • 4G / 5G 蜂窝网络:适用于无光纤敷设条件或作为主链路的备份。部署灵活,但需考虑资费、信号覆盖与运营商网络可用性。
  • 无线网桥或微波:适用于跨地形、跨水域等难以敷设光缆的场合。

协议层面,工业物联网场景普遍采用 MQTT 作为上行协议,其发布订阅模型适合多平台分发,并可启用 TLS/SSL 加密;要求与既有电力系统对接时,则使用 Modbus TCP 或 IEC 60870-5-104。无论采用哪种协议,字段定义都应与光伏跟踪控制器的内部判据保持一致,避免平台侧二次换算引入误差。此外还有三项与可靠性直接相关的设计要点:

  • 时间同步:全场设备需通过 NTP 或 GPS 对时,否则多源数据无法在时间轴对齐,事件复盘将失去意义。对光伏跟踪控制器而言,动作记录与气象数据的时间对齐是判断保护逻辑是否正确的必要条件。
  • 本地缓存与断点续传:回传链路中断期间,NCU 应在本地缓存运行数据,链路恢复后按序补传,避免出现数据空洞。
  • 远程升级:支持 OTA 升级可显著降低现场维护成本,但需具备固件校验与失败回滚机制,避免升级中断导致设备失效。

六、产品协同:SurgeTrack NCU 的通信架构与设计取向

把上述技术选择落到具体产品,迅潮科技(SolarSurges)的 SurgeTrack 系列在通信架构上遵循了几条明确的设计取向。

6.1 分层链路:设备级与场站级解耦

SurgeTrack NCU 作为光伏跟踪控制器体系的场站级通信枢纽,通过无线自组网与场内全部 TCU 通信,支持单控与群控两种模式;同时以有线方式采集气象站等现场仪表数据,并向上经光纤、以太网或蜂窝网络接入 SCADA 监控平台。这种分层设计的意义在于:设备级链路的异常不会直接中断站控级监控。即使回传链路暂时中断,光伏跟踪控制器仍按本地判据继续执行跟踪与保护动作,发电量与结构安全不受影响,待链路恢复后再补传数据。这是太阳能跟踪控制器在弱网环境下保持可用性的前提。

6.2 参数一致性:从逐台配置到场站级下发

对太阳能跟踪控制器而言,大量参数具有场站级属性——地面覆盖率、排间距、风速阈值、雪深阈值、避险角度等,同一场站内应当完全一致。若采用逐台配置,数千台设备的配置工作量巨大,且任何一台的偏差都会造成相邻排组动作错位。SurgeTrack NCU 将这类参数统一由场站级下发,避免了配置漂移,也大幅缩短了调试与改造周期。

6.3 指令一致性与闭环回读

前文提到的广播下发优势在此体现得最为直接。当风速超限需要全场避险时,NCU 以一次广播完成指令下达,使全场排组在接近同一时刻开始动作,避免出现部分排组已避险、相邻排组仍在跟踪的错位状态。同时,各台 TCU 将实测角度回传至 NCU 形成闭环,运维人员可据此核对指令是否被准确执行,而不只依赖指令下发记录。这是太阳能跟踪控制器体系区别于单纯指令通道的关键设计。

6.4 与气象站及 SCADA 的完整配合

在完整的系统链路中,SWS 智能气象站提供风速、风向、温湿度、雪深、雨量与冰雹监测数据,经 NCU 转发至各台太阳能跟踪控制器;SCADA 监控平台则提供数据存储、曲线比对、远程指令下发与异常报警。NCU 在其中既是数据的汇聚点,也是保护逻辑参数的统一下发点,处于承上启下的位置。任何一个环节的带宽或时延不匹配,都会削弱太阳能跟踪控制器的现场表现。与之配套的 SurgeTrack TCU 采用「AI 智能算法 + 天文算法 + 闭环控制」的控制体系,跟踪精度优于 ±1°,跟踪范围 −60° 至 +60°,防护等级 IP67,工作温度范围 −35 至 60 ℃,可覆盖 DC 供电、AC 供电、自供电与农光互补机型。

七、结论

NCU 的通信设计不存在单一最优解,其本质是按任务分层匹配介质。设备级链路承担数量最多、单点数据量最小的通信任务,且受场地尺度与金属遮挡制约,因此 Sub-1G 无线自组网在物理层更为匹配,RS485 则保留在干扰严苛或供电共缆的场合;场站到站控的回传链路承担带宽与可靠性要求最高的任务,因此优先采用光纤或工业以太网,并以蜂窝网络作为备份。

对太阳能跟踪控制器系统而言,通信架构的评估不应停留在通信方式本身,而应考察三个更上位的问题:链路是否分层解耦,使局部异常不致扩散为全场失控;参数与指令是否具备场站级一致性,避免设备间的动作错位;数据是否形成闭环回读,使运维人员能够验证而不仅是下发。这三点决定了通信系统在真实电站中是被动管道还是有效控制手段,也是判断一套光伏跟踪控制器通信方案成熟度的直接依据。
